Ф8ダイヤルゲージホルダー付ミニタッチセンサ（防水・非防水）
品番 WPMP26シリーズ |
【詳細表示】
|
| 商品番号 |
WPMP26シリーズ |
価 格
|
WPMP26CH/WPMP46CH
（非防水）
WPMP26PH/WPMP46PH
（防水） |
ローコストオートメーションに最適！
●シーケンサ（PC）、NCに直接入力出来ます。
Ф8のゲージホルダーには、ダイヤルゲージ、電気マイクロデジタルゲージが取付られます。
●アンプ不要
シーケンサあるいはNCに直接入力が可能、電気回路も簡単で取扱が容易です。
●IP67悪循環に対応
防水形は、防塵、防水、耐クーラント性が良く、悪循環の生産ラインの自動化、無人化に最適です。
●ランプ表示、信号出力で検査作業の能率向上、省力化、自動化が図れます。
●ランプ表示ユニットとの接続により合否の判定が、誰にでも簡単に出来ます。
ランプ表示接続ユニットとの接続で、接点信号の出力が出来自動化が図れます。
|
価格は下記をご参照下さい |
|
|
|
■使用例
|

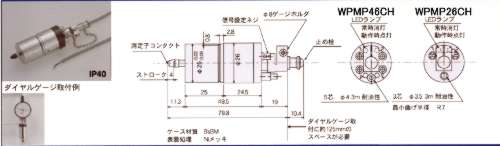

■非防水形仕様
 |
|
WPMP26CH |
WPMP46CH |
| 信号点数 |
2 |
4 |
| 寸法自動判別 |
3クラス
-NG、OK、+NG |
5クラス
-NG、-OK、OK、+OK、+NG |
| 質量 |
×× |
×× |
| 取付径 |
-0.02
-0.06
Ф25 |
| ゲージホルダー |
内径
Ф8 |
| 測定力 |
1.2～3N |
| 測定子コンタクト |
超硬球3
M2.5 |
| 保護構造 |
IP40 |
| 特価 |
￥CALL- |
￥CALL- |
|
補足
・ネジ部は全て、M2.5（P=0.45）×5㎜なので、ダイヤルゲージ用替測定子（M2.5）も使用出来ます。
・使用するダイヤルゲージは、目量0.01、測定範囲1、2、5㎜が原則です。目量0.01、測定範囲10㎜を使用する場合は、約5㎜浮かせてクランプして下さい。 |
|

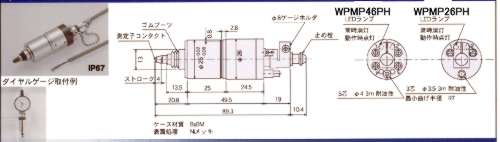

■防水形仕様
 |
|
WPMP26PH |
WPMP46PH |
| 信号点数 |
2 |
4 |
| 寸法自動判別 |
3クラス
-NG、OK、+NG |
5クラス
-NG、-OK、OK、+OK、+NG |
| 質量 |
×× |
×× |
| 取付径 |
-0.02
-0.06
Ф25 |
| ゲージホルダー |
内径
Ф8 |
| 測定力 |
1.5～5N |
| 測定子コンタクト |
超硬球3
M2.5 |
| 保護構造 |
IP67 |
| 特価 |
￥CALL- |
￥CALL- |
|
補足
・ネジ部は全て、M2.5（P=0.45）×5㎜なので、ダイヤルゲージ用替測定子（M2.5）も使用出来ます。
・自動計測使用時には、ダイヤルゲージをはずすことを原則としています。止め栓使用時の保護構造はIP67ですが、ダイヤルゲージ取付時はIP40になります。
・使用するダイヤルゲージは、目量0.01、測定範囲1、2、5㎜が原則です。目量0.01、測定範囲10㎜を使用する場合は、約5㎜浮かせてクランプして下さい。
|
|
