| ライン設置型放射温度計／品番WPI-３０１シリーズ |
【詳細表示】
|
| 商品番号 |
WPI-３０１（スタンダードタイプ） |
価 格
|
|
|
3機種中、最もローコストなスタンダードタイプ。殆どの現場での温度測定に幅広く対応できます。 |
WPI-３０１
定価 ￥125.000-
特価 \117.200- |
| 商品番号 |
WPI-３０１L（狭視野タイプ） |
価 格
|
|
|
狭視野タイプのプローブです。離れた所の小さな対象物でも正確に温度測定ができます。
軽量、コンパクトなアルミダイキャスト製で耐久性にも優れています。 |
WPI-３０１L
定価 ￥220.000-
特価 \206.300- |
| 商品番号 |
WPI-３０１S（超微小スポットタイプ） |
価 格
|
|
|
最小φ1.2mmの超微小面測定が可能。
標準装備の微動調整台の併用で、IC基板のような細かな部分の温度測定に適します。 |
WPI-３０１S
定価 ￥443.000-
特価 \415.400- |
■WPI-３０１シリーズの特長
★高精度・高速応答
分解能0.1℃、測定精度±1%、応答速度約0.5秒あらゆる生産ラインに対応可能です。
★スムージング機能
測定物に小刻みな温度変化がある場合,表示応答速度をコントロール（ディレイ演算）することによって、データの読取を容易にします。（※グラフ1参照）
★多彩な機能
放射率、温度警報レベル、出力スケールのデータバックアップ機能、設定値のプロテクト機能など、現場ニーズのフィードバックから生まれた便利な機能を多彩に装備しています。
★本体共通でプローブ交換可能
＜WPI-301S⇔WPI-301L＞
WPI-301S、WPI-301Lのプローブは相互性があり、同一本体使用でプローブ（別売可）の交換可能です。
★2チャンネル温度警報機能
設定温度を越えるとアラーム1・2のLEDがそれぞれ点灯し、警報出力（オープンコレクター出力）します。シーケンサーなどの接続が可能です。
★アナログ出力・スケーリング設定
0〜1Vのアナログ電圧出力。出力温度範囲のフルスケール値は10℃ステップで任意に設定可能。アナログ電圧出力を拡大データとして受け入れます。
■機能
★アラーム：表示部設定温度オーバーの時、LEDが点灯し、同時に出力します。
★SMOOTHキー：スムージング機能をON/OFFさせます。
★アップ/ダウン キー：放射率(ε)、温度警報レベル(1,2)、出力スケール(H,L)の各種モードで、デジタル表示されている設定値の増大(▲)/減少(▼)を行います。
★SETキー：放射率(ε)⇒温度警報レベル(1,2)⇒出力スケール(H,L)の切り替えを行います。 |
|
＜グラフ1＞
|
■テクニカルデータ
| 型 式 |
WPI-301/WPI-301L/WPI-301S |
| 測定温度範囲 |
0〜+500℃(WPI-301は0〜+300℃) |
| 表示分解能 |
0.1℃ |
| 測定精度 |
±1% of F.S. |
| 再現性 |
±0.5℃ |
| 周辺温度影響 |
±0.2℃/℃ |
| 放射率補正 |
0.10〜1.00(0.01ステップ) |
| 応答速度 |
約0.5秒 |
| ｻﾝﾌﾟﾘﾝｸﾞ周期 |
0.2秒 |
| アナログ出力 |
0.7秒 |
| 出 力 |
電圧出力0〜1V ｵｰﾌﾟﾝｺﾚｸﾀｰ
(印加電圧DC30V以下) |
| 電 源 |
AC100/200V(電源容量6VA) |
| 使用周囲温度 |
0〜50℃/35〜85%RH(結露なき事) |
| 本体寸法 |
96×96×175mm |
| 本体重量 |
約800g |
| 標準付属品 |
ケーブル(5m)、取付金具 |
|
|
■使用例、及び接続例

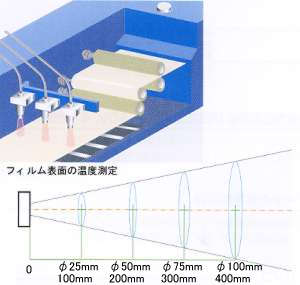

| ★WPI-301（スタンダードタイプ） |

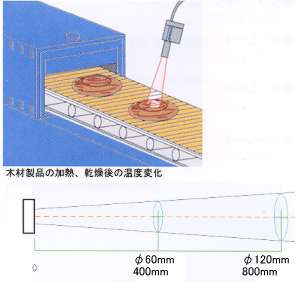

★WPI-301L（狭視野タイプ） |
|
|
|

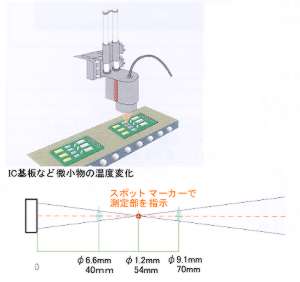

| ★WPI-301S（超微小スポットタイプ） |

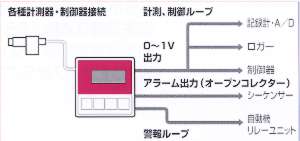

★接続例 |
|
|
|
|
■アクセサリー、オプション
★WPI-301シリーズ用延長ケーブル
|
型番
|
価格
|
ケーブル長
|
| WPMS301EC-5 |
￥8.000-
|
5m
|
| WPMS301EC-15 |
￥16.000-
|
15m
|
| WPMS301EC-25 |
￥24.000-
|
20m
|
|
★センサー固定台
|
型番
|
定価
|
特価
|
対応機種 |
| WPI-2S |
￥8.000-
|
￥5.700-
|
WPI-301
|
|
|
手軽にプローブの固定ができます。 |
|
★エアーパーシー管
|
型番
|
定価
|
特価
|
対応機種 |
| WPI-1AP |
￥10.000-
|
￥9.400-
|
WPI-301
|
|
|
・WPI-301ｽﾀﾝﾀﾞｰﾄﾞﾀｲﾌﾟﾌﾟﾛｰﾌﾞ用ｴｱｰﾊﾟｰｼｰ管です。
・先端部によりｴｱｰを吹き出すことにより粉塵によるﾚﾝｽﾞの汚れを防ぎます。 |
|
★エアーパーシー管
|
型番
|
定価
|
特価
|
対応機種 |
| WPI-1JAP |
￥19.000-
|
￥17.900-
|
WPI-301
WPI-301L
|
|
|
・クーリングジャケットの先端に取付け、粉塵によるレンズの汚れを防ぎます。 |
|
★WPI-301シリーズ用クーリングジャケット
|
型番
|
定価
|
特価
|
対応機種 |
| WPI-1J（スタンダード用） |
￥49.000-
|
￥46.000-
|
WPI-301
|
| WPI-1JL（301L用） |
￥56.000-
|
￥56.000-
|
WPI-301L
|
|
|
・ﾌﾟﾛｰﾌﾞ雰囲気が50℃以上になる場合に使用して下さい。
・上限100℃（水温25℃以下）
・水冷式のクーリングジャケットで、高温下での使用を可能にします。 |
|
★フッ化バリウムレンズ
|
型番
|
定価
|
特価
|
対応機種 |
| WPI-FB |
￥44.000-
|
￥42.000-
|
WPI-301
|
|
|
・加圧状態や真空容器の窓として取付け、内部温度の測定にご利用下さい。
・耐圧力：2.67ｋPa
・耐熱温度：800℃
・ε補正率：0.91 |
|
|
