| ワイヤレス電圧データロガー／品番 WPHI3671 |
【詳細表示】
|
| 商品番号 |
WPHI3671 |
価 格
|
|
|
当器で測定するためには
別途WPHI3913が必要です
確度保証期間：1年間
電圧のロギングデータを
ワイヤレスでパソコンに収集。
免許が不要な特定小電力無線の
通信インターフェースを搭載。
WPHI3913コミュニケーションベースで
測定データの収集・中継通信・
パソコンへの転送が可能。
●直流電圧1chの測定ができます。
DC±50mV/±500mV/±5V/±50Vの4レンジ構成。
各種センサの電圧出力、32000データを記録できます。
記録間隔は1秒～60分の15段階から選択、1分間隔で記録すると、約22日間のデータ収集が可能です。 |
WPHI3671
定価 \38,000-
価格 \CALL- |
■特長
●無線の通信距離は約400m（見通しのよい直線距離）
●記録中でもデータ収集が可能
●記録データ数は最大32000データ（1ch測定時）
●簡易防水構造（IP54）
●電池とACアダプタの2電源で長時間記録に対応
●アラーム出力機能（オープンコレクタ出力）を標準装備
●電池消耗時、電池交換時のデータ消失がない不揮発性メモリに測定データを記録
|

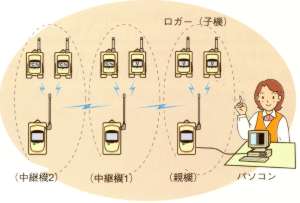

■パソコン接続で最大4段の中継通信、ロガー128台まで制御
●パソコンなしで使う場合
 |
PCからWPHI3913（データ収集機として設定）に子機（WPHI3671）の情報を登録しておくと、WPHI3913単独で子機の記録データ（最大32ch分）を無線で収集できます。
*無線の中継機能は使用できません。 |
●パソコンと接続して使う場合
 |
PCとWPHI3913（親機として設定）を接続し、パソコンからの制御で子機（WPHI3671）の記録データを無線で収集WPHI3913（中継機として設定）を追加すると通信距離が伸び、より大規模なシステムを構成できます。 |
|
■仕様
| 表示 |
LCD表示
測定値、単位（mV/V）、
記録中、予約中、バッテリ状態、電波状態、アラーム |
| 記録容量 |
32000データ×1ch |
| 入力 |
直流電圧（1ch） |
入力インピー
ダンス |
1MΩ±5% |
| 測定範囲 |
±50.00mV/±500.0mV/±5.000V/±50.00V |
| 測定確度 |
±0.5% rdg. ±5dgt |
| 温度係数 |
測定確度×0.04/℃ |
確度保証
範囲 |
23±5℃ |
| 電池寿命 |
約3.5ヶ月（記録間隔1分、通信なし、省電力機能有効、20℃）
約3.0ヶ月（記録間隔1分、通信間隔30分、省電力機能有効、20℃）
約20日（記録間隔1秒、通信なし、省電力機能無効、20℃）
|
| 付属品 |
単4アルカリ乾電池（LR03×4）、スタンド、アラーム出力ケーブル
接続ケーブル |
| 記録開始 |
マニュアルスタート、予約時間スタート |
| 記録終了 |
マニュアルストップ、メモリフル |
| 記録間隔 |
1/2/5/10/15/20/30秒、1/2/5/10/20/30/60分 |
| 記録方法 |
ワンタイム（メモリフルによりストップ）
エンドレス（メモリフルにより最古データ上書き） |
アラーム
出力 |
オープンコレクタ出力（ch1とch2のOR）
（パソコンより上限値・下限値を設定） |
| 設定内容 |
無線通信チャネル設定（本体キー操作）
時計、記録間隔、スタート制御、記録方法、ch設定（パソコンまたはWPHI3913より設定）
アラーム、コメント（パソコンより設定） |
| 時計精度 |
±50ppm（温度25℃） |
| バックアップ |
データバックアップ（電池消耗や電池交換によるデータ消去なし）
時計バックアップ
電池交換時バックアップ時間：約10時間（温度20℃） |
| インタフェース |
特定小電力無線（ARIB-STD-T67）によりWPHI3913と通信
通信チャネル数 40チャネル数
変調方式：MSK変調
通信速度：約75データ/秒（中継なし）
通信距離：約400m（見通しのよい直線距離） |
| 電源 |
単4アルカリ乾電池（LR03）×4本
WPHI9445-02 ACアダプタ（別売） |
| 定格電源電圧 |
DC1.5V×4（電池使用時）、DC9V（ACアダプタ使用時） |
使用温湿度
範囲 |
-10～+50℃80%rh以下、結露しないこと |
保存温湿度
範囲 |
-20～+60℃80%rh以下、結露しないこと |
| 適合規格 |
安全 EN61010-1：2001 汚染度2
防水性 EN60529：1991 IP54
無線 ARIB-STD-T67 |
| 使用場所 |
日本国のみ 屋内 高度2000m以下 |
| 外形寸法・質量 |
65±1（W）×101±1（H）×34±1（D）㎜（突起物含まず）
180±20g（電池含む） |
|
■オプション
●RS-232Cケーブル
WPHI9612
定価 \4,500-
特価 \CALL-
●ACアダプタ
WPHI9445-02
定価 \5,800-
特価 \CALL- |
