タッチセンサ/品番 WPCSCS/WPCSCSP |
【詳細表示】
|
商品番号 |
WPCSCS/WPCSCSP |
価 格
|
|
1本のセンサで3クラス(+NG、OK、-NG)2分類(合否)がシーケンス回路を組まなくて出来る。
|
価格は下記をご参照下さい。 |
|

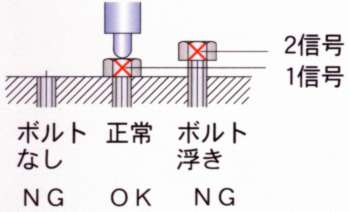

ボルト締めチェック
自動組立工程でのボルト締めチェックが容易に出来ます。 |
|

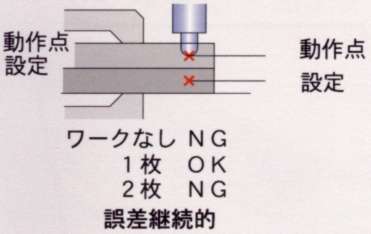

重ね取りチェック
ロボットなど搬送工程でのローディング作業で重ね取りをチェックします。 |
|
寸法合否2分類
+NG、OK、-NGの3クラスをOK、NGの2分類にシーケンサ無しですることが出来ます。 |
|

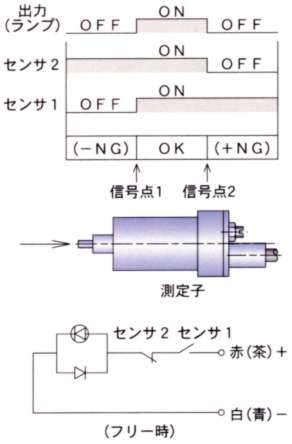

■論理図
|

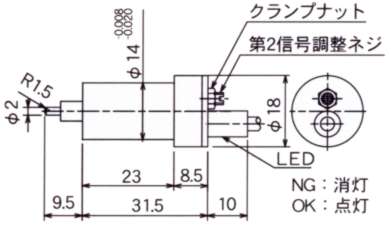

■外形寸法図
|
WPCSCS
保護構造
IP65 |
|

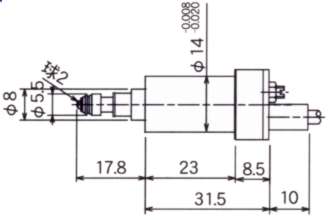

WPCSCSP
保護構造
IP67 |
|
■仕様
|
WPCSCS |
WPCSCSP |
機械的仕様 |
動作形態 |
第1信号 A:NO(常時開)第2信号 B:NC(常時閉) |
保護構造 |
IP65(防滴) |
IP67(防水) |
第1信号プリトラベル |
0.3±0.1 |
信号設定範囲 |
2.7 |
信号間隔 |
可調整 最小範囲は設定誤差を考慮し0.03程度が適当 |
ストローク |
3 |
繰返精度 |
0.01 |
接触力 |
1.5N |
コンタクト材質 |
SUS HRc45〜50 |
コード |
2芯 Ф4 3m耐油性 |
電気的仕様 |
接点定格 |
DC24V 20mA(MAX)抵抗負荷 |
絶縁抵抗 |
100MΩ以上 DC250Vメガーにて |
耐電圧 |
AC500V 50/60Hz 1分間 各端子 ケース間 |
定価 |
¥12,000- |
¥13,000- |
特価 |
¥CALL- |
¥CALL- |
|
