歪検査器/品番SLSMシリーズ

【詳細表示】

商品番号 SLSMシリーズ

価 格

歪検査器SLSMシリーズの信頼性と高機能性が幅広いニーズにお応えします。
歪検査器SLSMシリーズは、偏光や波長の位相差など光学特性を利用して、ガラス・プラスチック製品の歪の有無・分布状態の観察、応力方向の解析、歪の定量測定などを高精度に行えます。
品質管理や研究開発などの用途に対応するため、直交ニコル法、鋭敏色法、円偏光法、セナルモン法など多くの検査法を用意しています。
歪検査器
品番 SLSMシリーズ
廃番
後継機種はこちらMI4SM-4100LELシリーズ

SLSM-101

直線偏光板「POLAX」を利用した直交ニコル法による歪検査器です。透明なガラスおよびプラスチック素材であれば歪や微細なゴミ、ピンボールなどをはっきりと観察することができますので、ガラス食器の検品やプラスチックフィルムのピンボールチェックなど、完成品の検査に効果的にご利用いただけます。また、プラスチック成型品の流動状態を観察できますので、整形サンプルを検査して流動状態を把握することにより整形の加工条件が適正かどうかを判断することができ、製造工程の効率化を測ることができます。
<用途>
●ガラス食器の検品
●プラスチックフィルムのピンボール・チェック
●プラスチック成型品加工時の条件設定及び検査、等
SLSM-101
廃番

SLSM-201

SLSM-201は、直線偏光板「POLAX」と波長位相板「RETAX」の1/4波長位相板を利用した円偏光法による歪検査器です。透明なガラスおよびプラスチックの歪を、主応力軸を回転させても同じように検査できるので、取り扱いがとても簡単です。また、光電管ガラスや取手のあるガラス食器など、溶着部分があるガラス加工品の完成品検査にも向いています。例えば、SLSM-201は、溶着部分の残留歪を調べるガラス加工品の完成品検査でその能力を発揮し、歪の有無、形状を確認することができます。
<用途>
●ガラス食器の検品 溶接部分があるガラス加工品の検査
●プラスチック成型品の検査、等
SLSM-201
廃番
SLSM-202 生産中止です
SLSM-202は、円偏光法による歪検査器です。SLSM-201と同様に、透明なガラスおよびプラスチック素材の観察物をサンプルステージ面内でどの方向に回転させても、明暗の模様で現れる歪の分布パターンは変わりません。簡単に持ち運びができる小型・軽量タイプですので、ハロゲン電球やレンズ・プリズムなど比較的小さな部品・製品の検査を対象としています。観察物を指でつまんで簡単に検査することができ、また、アナライザーが傾斜しているのでイスに座って連続使用することもできます。
<用途>
●ハロゲン電球など小型製品の検品
●レンズ・プリズムなどの小型部品の検査、等
SLSM-202
廃番

SLSM-301

SLSM-301は、直線偏光板「POLAX」と波長位相板「RETAX」の鋭敏色板を利用した鋭敏色法による歪検査器です。透明なガラスおよびプラスチック素材の観察物内の微量の歪みを、その分布によって発生する微小の光路差を検出することで判別します。さらに、鋭敏色視野の色調の変化から圧縮方向、引張り方向などの観察物内の応力の方向も解析できますので、微量な歪も残せない精密機械用ガラスおよびプラスチック部品の検査にご利用いただけます。
<用途>
●カメラ・顕微鏡等の精密機器用レンズの検査
●プラスチック成型品加工時の条件設定及び検査
●ガラス工芸品の検査、等
SLSM-301
廃番

SLSM-401

SLSM-401は、直線偏光板「POLAX」と波長位相「RETAX」の鋭敏色板を利用した鋭敏色法、1/4波長板を組み合わせたセナルモン法との2種類の検査法が可能な歪検査器です。鋭敏色法により、微量の歪でもその有無、位置の確認、圧縮・引張りという応力方向の解析が可能でセナルモン法により歪の量の定量測定が行えます。複雑な形状の蛍光管などの検査や、コンタクトレンズ母材など高機能プラスチック材料の検査などデリケートな歪のチェックや、その定量化を必要とする検査に最適です。また、フッ化カルシウムなどの光学結晶の観察も行えますので、光学実験の機材としてもご利用いただけます。
<用途>
●複雑な形状の蛍光管などの検査
●コンタクトレンズ母材など高機能プラスチック材料の検査
●光学結晶(フッ化カルシウムなど)の観察、等
SLSM-401
廃番
■仕様
   項目
型式
外形寸法
(W×D×H)mm
重量 検査法 サンプルステージ
有効寸法(W×D)mm
光源 電源 付属品
SLSM-101 285×365×460 8.9kg 直交ニコル法 200×200 蛍光灯30W
サークライン、電球色
AC100V 本体カバー
スペア・デッキガラス
スプレークリーナー液
各1
SLSM-201 285×365×460 8.9kg 円偏光法 200×200 蛍光灯30W
サークライン、電球色
AC100V 本体カバー
スペア・デッキガラス
スプレークリーナー液
各1
SLSM-202 188×256×249 3.2kg 円偏光法 120×80 蛍光灯4W
昼光色
AC100V 本体カバー
スプレークリーナー液
各1
SLSM-301 285×365×460 8.9kg 鋭敏色法 200×200 蛍光灯30W
サークライン、電球色
AC100V 本体カバー
応力方向確認棒
(ガラス・アクリル)
スペア・デッキガラス
スプレークリーナー液
各1
SLSM-401 250×365×466 10.6kg 鋭敏色法
セナルモン法
200×200 蛍光灯30W
サークライン、電球色
AC100V 本体カバー
応力方向確認棒
(ガラス・アクリル)
スペア・デッキガラス
スプレークリーナー液
各1
■検査法の種類
歪検査器SLSMシリーズには、直交ニコル法、平行ニコル法、鋭敏色法、円偏光法、セナルモン法との5種類の検査法があります。
鋭敏色法を除き、各検査法では、白色、単色の2種類の光源を利用できますので、用途に合わせて選ぶことができます。
なお、単色光源は、589nmのナトリウム光源を使用しています。

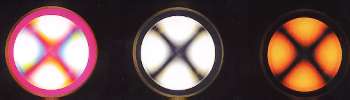

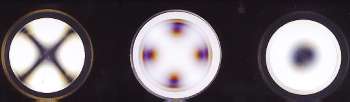

直交ニコル法(白色光源)・平行ニコル法(白色光源)・円偏光法(白色光源)


直交二コル法(単色光源)・平行ニコル法(単色光源)・円偏光法(単色光源)


鋭敏色法(白色光源)・セナルモン法(白色光源)・セナルモン法(単色光源)


■検査物について
透明なガラス、プラスチック、光学結晶を検査することができます。それぞれの材質とも、無色だけでなく色付きのものでも検査できますが、透明度が著しく低下しますと検査できなくなります。またスリガラスのように、表面に砂ズリ加工をしたものもオイルバス等の器具を使用すれば観察することができます。
数ミリ単位の微小な検査物は、顕微鏡の利用により観察することができます。(ただし検査物の外形の条件により、観察可能寸法が変わってきます)3kg以上の重量があるものは、デッキガラスが破損する恐れがあるため検査できません。また摂氏80度以上、-20度以下のものは検査できません。

運賃、および消費税は、記載価格には、含まれていません。
