| デジタルフォースゲージ／品番 SDPZシリーズ |
【詳細表示】
|
| 商品番号 |
SDPZシリーズ |
価 格
|
|
|
従来の製品より応答性に優れ、急速な数値の変化に追従します。また、精度・操作性・耐久性の向上に加え、さらに読みやすくなった「大型液晶文字」の採用、過荷重によるセンサーの破損を防ぐ「オーバーロード警告ランプ」の装備、液晶文字を上下どちらからでも読めるようにできる「液晶文字反転機能」など、数々の便利な新機能を備えています。そして、人の手にフィットする「独創のスタイリング」は、SDPZシリーズの高い品質を象徴するデザインとなっています。
PC接続SZLINKを使用すれば
SDPZシリーズをPCに接続し、データーを
Microsoft Excel上に記録できます。 |
完売 |
■SDPZシリーズの主な仕様
|
精度
|
誤差±0.2%以内
|
|
メモリ
|
任意の時点での表示値を960個記憶
|
|
コンパレータ
|
上下限値設定、LED表示及び出力信号
|
|
入出力
|
RS-232C
|
|
アナログ電圧-2〜+2VF.S.
|
|
デジマチック出力
|
|
OK/NG出力(オープンコレクタ)
|
|
オーバーロード信号（オープンコレクタ）
|
|
単位切替
|
N、kgf(gf)、lb(oz)の単位切替式
|
|
付属品
|
SDPZ
|
アタチメント8点、ACアダプタ、収納ケース、取扱説明書
|
|
SDPZH
|
アタチメント6点、ハンドル2点、取付用ボルト4点、ACアダプタ、収納ケース、取扱説明書
|
|
SDPZS
|
ACアダプタ、収納ケース、取扱説明書
|
|
本体重量
|
SDPZ
|
約520g
|
|
SDPZH
|
約1150g
|
|
|
標準型デジタルフォースゲージ
SDPZシリーズ
2N〜1000Nまでの低・中荷重領域の測定をカバーします。 |
下記の表をご参照下さい |
| 型式 |
使用最大荷重 |
最小分解能 |
計測軸 |
販売価格 |
| SDPZ-2N |
2N |
0.001N |
M6 |
完売 |
| SDPZ-5N |
5N |
0.001N |
M6 |
完売 |
| SDPZ-20N |
20N |
0.01N |
M6 |
完売 |
| SDPZ-50N |
50N |
0.01N |
M6 |
完売 |
| SDPZ-200N |
200N |
0.1N |
M6 |
完売 |
| SDPZ-500N |
500N |
0.1N |
M6 |
完売 |
| SDPZ-1000N |
1000N |
1N |
M6 |
完売 |
|
 |
高荷重型デジタルフォースゲージ
SDPZHシリーズ
1000N〜5000Nまでの高荷重領域の測定をカバーします。 |
下記の表をご参照下さい |
| 型式 |
使用最大荷重 |
最小分解能 |
計測軸 |
販売価格 |
| SDPZH-1000N |
1000N |
1N |
M10 |
完売 |
| SDPZH-2000N |
2000N |
1N |
M10 |
完売 |
| SDPZH-5000N |
5000N |
1N |
M10 |
完売 |
|
 |
センサーセパレート型デジタルフォースゲージ
SDPZS
荷重センサは内蔵せず、外付ロードセルと共に使用するタイプのフォースゲージです。通常では測定できない狭いスペースでの測定や危険が伴う測定などに便利です。用途に応じ、各種ロードセルを用意しています。 |
下記の表をご参照下さい |
| 型式 |
使用最大荷重 |
最小分解能 |
計測軸 |
販売価格 |
| SDPZS-DPU-2N |
2N |
0.001N |
M6 |
完売 |
| SDPZS-DPU-5N |
5N |
0.001N |
M6 |
完売 |
| SDPZS-DPU-20N |
20N |
0.01N |
M6 |
完売 |
| SDPZS-DPU-50N |
50N |
0.01N |
M6 |
完売 |
| SDPZS-DPU-100N |
100N |
0.1N |
M6 |
完売 |
| SDPZS-DPU-200N |
200N |
0.1N |
M6 |
完売 |
| SDPZS-DPU-500N |
500N |
0.1N |
M6 |
完売 |
| SDPZS-DPU-1000N |
1000N |
1N |
M10 |
完売 |
| SDPZS-DPU-2000N |
2000N |
1N |
M10 |
完売 |
| SDPZS-DPU-5000N |
5000N |
1N |
M10 |
完売 |
| SDPZS-DPU-10KN |
10kN |
10N |
ネメジ |
完売 |
| SDPZS-DPU-20KN |
20kN |
10N |
ネメジ |
完売 |
※SDPZSの10kN以上の機種は、センサー計測部がネメジとなっており、アタチメントは付属されておりません。 |
■オプションアタッチメント
オプションアタッチメントは、電気・電子関連業界をはじめとする、あらゆる分野において、品質管理に関わる荷重測定のフィールドをさらに拡げます。
|
|

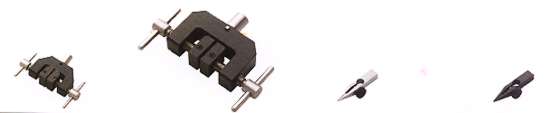

フラットチャックSGCシリーズ
一般的なあらゆる引張強度測定に。
|
ファインポイントチャックSFPシリーズ
狭いスペースでの測定、細い形状の試料を挟むのに適しています。
|
| 型式 |
SGC-1001 |
SGC-5000 |
SFP-50 |
SFP-51 |
| 使用最大荷重 |
1000N |
5000N |
100N |
50N |
| 開き幅 |
最大20mm |
最大30mm |
最大0.5mm |
最大0.5mm |
| 重量 |
約150g |
約140g |
約19g |
約8g |
| 取付ネジ |
M6 |
M10 |
M6 |
M6 |
| 定価 |
\10,000 |
|
|
|
| 価格 |
完売 |
完売 |
完売 |
完売 |
|
クサビチャックSKCシリーズ
クサビ効果により、引っ張ることで自動的に縮まりますので、電線や光ファイバーなど、変形して抜けやすい試料の引張強度測定に最適です。
|
巻き付けチャック
SWCシリーズ
線材などを巻き付けることにより、挟んだ部分の強度が低下するのを防ぎます。
|
カムチャック
SGRシリーズ
薄くて幅の広いものの引張測定に。挟む作業が片手で行えるので、検査数が多い場合に効率が上がります。引っ張ることで縮まるので、変形して薄くなる試料にも適しています。
|
| 型式 |
SKC-1001 |
SKC-5000 |
| 使用最大荷重 |
1000N |
5000N |
| 開き幅 |
最大3.5mm |
最大6mm |
| サンプル奥行 |
10mm |
23.8mm |
| 重量 |
約95g |
約565g |
| 取付ネジ |
M6 |
M10 |
| 価格 |
完売 |
完売 |
| 型式 |
SWC-2000 |
型式 |
SGR-2000 |
| 使用最大荷重 |
2000N |
使用最大荷重 |
2000N |
| 巻き付けネジ部 |
M16 |
サンプル幅×厚 |
最大50×4mm |
| サンプル線径 |
最大2mm |
重量 |
約870g |
| 重量 |
約900g |
取付ネジ |
M10 |
| 取付ネジ |
M10 |
|
|
| 価格 |
完売 |
|
完売 |

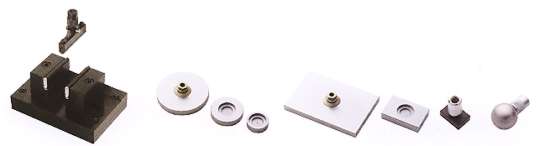

折り曲げ治具
SGAシリーズ
試料の折り曲げ試験に。各種規格に合わせて台のスパンを調整できます。 |
圧縮治具 SPC/SSQ/SSPシリーズ
様々な試料の圧縮力・破壊強度測定が行えるよう、形状・サイズを各種取り揃えました。また、サイズの大きいものは自由ジョイントを用いていますので、無理な力が加わることによるフォースゲージの破損を防ぎます。 |
| 型式 |
SGA-5000N |
| 使用最大荷重 |
5000N |
| 奥行 |
60mm |
| ステージ開き幅 |
5〜70mm |
| 先端 |
押し治具 R5.0mm |
| ステージ R2.5mm |
| 重量 |
押し治具 約120g |
| ステージ 約4200g |
| 取付ネジ |
M10 |
| 価格 |
完売 |
| 型式 |
SPC-5100 |
SPC-5060 |
SPC-5040 |
SSQ-5150 |
SSQ-5075 |
SSQ-5030 |
SSP-5030 |
SSP-5020 |
SSP-5010 |
| 形状 |
円盤
|
長方形
|
球端
|
| 使用最大荷重 |
5000N |
5000N |
5000N |
5000N |
5000N |
5000N |
5000N |
5000N |
5000N |
| 寸法 |
φ100mm |
φ60mm |
φ40mm |
150×100mm |
75×50mm |
30×20mm |
球φ30mm |
球φ20mm |
球φ10mm |
| 重量 |
約820g |
約330g |
約160g |
約1560G |
約500G |
約70g |
約140g |
約60g |
約30g |
| 取付ネジ |
M10 |
M10 |
M10 |
M10 |
M10 |
M10 |
M10 |
M10 |
M10 |
| 価格 |
完売 |
完売 |
完売 |
完売 |
完売 |
完売 |
完売 |
完売 |
完売 |
|
|
■その他のオプション
（出力関連機器）
 |
パソコン接続
ソフトウェア
SZLINK
定価 ￥20,000- |
測定値をエクセルに取り込みます。
取り込んだデータは，エクセル上の豊富な
機能を用いてグラフ化したり統計を分析する
ためにそのまま使用できます。
●毎秒10秒までのデータを送信し、
荷重変化を記録します。
●自動グラフ描画機能
●わずらわしい設定が不要で、接続するだけで
使えます。
●専用ケーブル付属
●動作環境
Win 98 以降
Excel 97 以降
●データ取込速度
最大10回/秒
●付属品
RS-232Cケーブル
SCB-204 |
 |
ミニプロセッサ
（演算プリンタ）
SDP-1VR
|
計測値の最大、最小、平均、標準偏差値などを打ち出しできます。
●対応ケーブル
SCB-104
SCB-204
SCB-304
|
 |
アナログケーブル
SCB-104 |
ペンレコーダーなどアナログ機器に接続し、測定値の変化を記録できます。 |
 |
RS-232Cケーブル
SCB-204 |
PCに接続し、測定値を記録したり、PC側から本体の設定・操作を行えます。
・パソコン接続ソフトウェアSZLINKの付属品です |
 |
ミニプロセッサ用ケーブル
SCB-304 |
ミニプロセッサに接続して測定値を記録できます。 |
|
