| データロガー圧力・温度計／品番STMS-621DL |
【詳細表示】
|
| 商品番号 |
STMS-621DL |
価 格
|
|
|
A・B2チャンネルで圧力（または温度）を高精度データ・ロギング30000データRS232C出力、A-B間差圧等多様な計測モード
■特長
●入力A・Bの2チャンネルで高精度圧力、温度測定。A-B2チャンネル間の差圧、差温表示が可能。タービン入力により流量測定にも対応。
●豊富な圧力プローブによりワイドレンジの圧力測定。温度プローブは増幅回路内蔵Pt100。
●2チャンネル二段同時ディスプレー。
高輝度LEDによる測定単位の鮮明表示。
●512KBフラッシュ・メモリーにより日付・時間を含む約30000の測定データをメモリー。
メモリー・インターバルは1秒〜12時間可変。
●リアルタイム測定値またはメモリーされた測定データを直接プリントあるいはP/CへRS232C出力。
●任意測定時間内のMAX（最大値）、MIN(最小値）、MED（中間値）表示。 |
廃番 |
■主な用途
空圧、流体力学、化学プラント、プロセス制御、コンプレッサー、ポンプ、流量計測、煙突排気、プラスティック・熱硬化性材料の成形・プレス、レベル測定その他。 |
■仕様
| 入力数/測定対象 |
2入力、圧力、流量レート、温度 |
| ディスプレー |
二段LCD、高さ12.5mm |
| 変換レート |
2回/秒 |
| 接続コネクター |
DIN45326 8極 |
| 精度 |
|
周囲温度18〜25℃ |
周囲温度-5〜18℃及び
25〜50℃ |
| 圧力測定 |
0.1％FS+0.1％rdg |
0.1％FS+0.1％rdg+100ppm/℃ |
| 流量レート測定 |
0.2％FS+0.5％rdg |
0.2％FS+0.5％rdg+100ppm/℃ |
| 温度測定 |
-200〜-50℃ |
0.4℃ |
0.4℃+0.01℃/℃ |
| -50〜+200℃ |
0.2℃ |
0.2℃+0.01℃/℃ |
| +200℃〜+800℃ |
3℃ |
3℃+0.01℃/℃ |
| 主な機能 |
オート・パワー・オフ、オート・レンジ、ホールド、レコードMAX、MIN、中間値、偏差値、A-B（差）測定 |
| メモリー |
512KB（フラッシュ・メモリー）、約30000測定データ相当 |
| シリアル出力 |
RS232C、300〜19200ポーレート |
| 動作温湿度 |
-5〜+50℃、0〜90％ 結露なきこと |
| 電源供給/電池寿命 |
DC9Vアルカリ電池、約50時間（連続使用） |
| 重量/外形寸法 |
約320g、215×73×38mm |
|
|

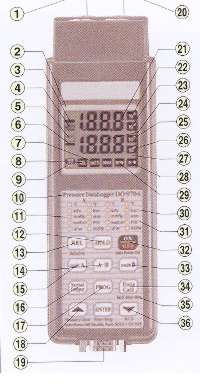

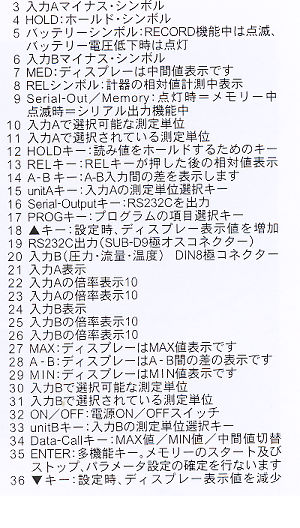

■表示シンボル及びキーファンクション
|
1入力A（圧力・流量・温度）DIN8極コネクター
2ディスプレー
|
|
■圧力・温度プローブ
| 圧力プローブ(STMS-621-9〜STMS-621-11は空気・非腐食性ガス用、STMS-621-12は大気圧測定用、その他は液体用） |
| |
特価 |
定格圧力 |
最大負担 |
精度 |
動作温度 |
測定種類 |
接続ポート |
| STMS-621-1 |
廃番 |
0〜0.2MPa |
0.4MPa |
0.40％F．S． |
0〜80℃ |
ゲージ圧 |
1/4BSP
オス |
| STMS-621-2 |
廃番 |
0〜1.0MPa |
1.0MPa |
0.40％F．S． |
0〜80℃ |
ゲージ圧 |
1/4BSP
オス |
| STMS-621-3 |
廃番 |
0〜2.0MPa |
2.0MPa |
0.40％F．S． |
0〜80℃ |
ゲージ圧 |
1/4BSP
オス |
| STMS-621-4 |
廃番 |
0〜5.0MPa |
5.0MPa |
0.40％F．S． |
0〜80℃ |
ゲージ圧 |
1/4BSP
オス |
| STMS-621-5 |
廃番 |
0〜10.0MPa |
20.0MPa |
0.40％F．S． |
0〜80℃ |
絶対圧 |
1/4BSP
オス |
| STMS-621-6 |
廃番 |
0〜20.0MPa |
40.0MPa |
0.40％F．S． |
0〜80℃ |
絶対圧 |
1/4BSP
オス |
| STMS-621-7 |
廃番 |
0〜50.0MPa |
75.0MPa |
0.40％F．S． |
0〜80℃ |
絶対圧 |
1/4BSP
オス |
| STMS-621-8 |
廃番 |
0〜100.0MPa |
110.0MPa |
0.40％F．S． |
0〜80℃ |
絶対圧 |
1/4BSP
オス |
| STMS-621-9 |
廃番 |
0〜20hPa |
40.0hPa |
0.50％F．S． |
0〜60℃ |
ゲージ圧 |
φ5mm
チューブ |
| STMS-621-10 |
廃番 |
0〜100hPa |
200hPa |
0.25％F．S． |
0〜60℃ |
ゲージ圧 |
φ5mm
チューブ |
| STMS-621-11 |
廃番 |
0〜500hPa |
1000hPa |
0.12％F．S． |
0〜60℃ |
ゲージ圧 |
φ5mm
チューブ |
| STMS-621-12 |
廃番 |
600〜1100hPa |
0.2MPa |
0.12％F．S． |
0〜60℃ |
絶対圧 |
φ5mm
チューブ |
| STMS-621-13 |
廃番 |
計器・圧力プローブ接続用ケーブル（標準セットには1個付属） |
| 温度プローブ（Ｐt100）（他のデータロガー計器と共用出来ます。） |
| STMS-620-30 |
廃番 |
 |
液体用、φ3×230ｍｍ、-50〜+400℃ |
| STMS-620-31 |
廃番 |
 |
突刺用、φ4×150ｍｍ、-50〜+400℃ |
| STMS-620-32 |
廃番 |
 |
表面用、φ5×230ｍｍ、-50〜+400℃ |
| STMS-620-33 |
廃番 |
 |
空気用、φ4×230ｍｍ、-50〜+300℃ |
|
