■寸法図（単位㎜）

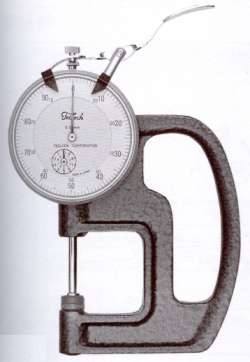

| SM-112 |
 |
 |

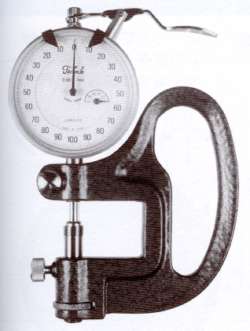

| SM-528 |
 |
 |
| SM-114 |
 |
 |
| SM-123 |
 |
 |

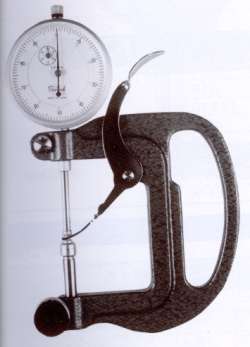

| SM-130 |
 |
 |
| SM-1201 |
 |
 |
■仕様
| 型式 |
|
目量（mm） |
測定範囲（mm） |
目盛様式 |
測定力N（gf）以下 |
短針 |
| SM-112 |
測定子・アンビル
ベースセラミック
|
0.01 |
10 |
±0-50-100 |
2.5（250） |
有 |
| SM-112LS |
0.01 |
10 |
| SM-112LW |
0.01 |
10 |
| SM-112-3A |
0.01 |
10 |
| SM-528 |
0.01 |
20 |
±0-50-100 |
3.5（350） |
有 |
| SM-528LS |
0.01 |
20 |
| SM-528LW |
0.01 |
20 |
| SM-528-3A |
0.01 |
20 |
| SM-114 |
0.01 |
10 |
±0-50-100 |
2.5（250） |
有 |
| SM-114LS |
0.01 |
10 |
| SM-114LW |
0.01 |
10 |
| SM-124 |
0.01 |
20 |
±0-50-100 |
3.5（350） |
有 |
| SM-124LS |
0.01 |
20 |
| SM-124LW |
0.01 |
20 |
| SM-123 |
0.01 |
20 |
±0-50-100 |
3.5（350） |
有 |
| SM-130 |
広範囲型
（アンビル可動式）
突上ショック緩和装置付 |
0.01 |
50 |
±0-50-100 |
2.2(220) |
有 |
| SM-130LS |
0.01 |
50 |
| SM-130LW |
0.01 |
50 |
| SM-1201 |
精密型
（アンビル可動式）
測定子・アンビル超硬
|
0.001 |
10 |
0-100-0 |
1.5(150) |
有 |
| SM-1201LS |
0.001 |
10 |
| SM-1201LW |
0.001 |
10 |
| 型式 |
測定子形状（mm） |
アンビル形状（mm） |
質量（g） |
特長 |
特価 |
| SM-112 |
Φ10平 |
Φ10平 |
145 |
軽量小型 |
￥7,200- |
| SM-112LS |
SΦ3.2（1/8） |
Φ10平 |
￥Mail- |
| SM-112LW |
SΦ3.2（1/8） |
SΦ3.2（1/8） |
￥Mail- |
| SM-112-3A |
Φ5平 |
Φ5平 |
￥Mail- |
| SM-528 |
Φ10平 |
Φ10平 |
200 |
小型広範囲 |
￥10,080- |
| SM-528LS |
SΦ3.2（1/8） |
Φ10平 |
￥Mail- |
| SM-528LW |
SΦ3.2（1/8） |
SΦ3.2（1/8） |
￥Mail- |
| SM-528-3A |
Φ5平 |
Φ5平 |
￥Mail- |
| SM-114 |
Φ10平 |
Φ10平 |
270 |
中型 |
￥9,230-
|
| SM-114LS |
SΦ3.2（1/8） |
Φ10平 |
￥Mail- |
| SM-114LW |
SΦ3.2（1/8） |
SΦ3.2（1/8） |
￥Mail- |
| SM-124 |
Φ10平 |
Φ10平 |
270 |
中型広範囲 |
￥Mail- |
| SM-124LS |
SΦ3.2（1/8） |
Φ10平 |
￥Mail- |
| SM-124LW |
SΦ3.2（1/8） |
SΦ3.2（1/8） |
￥Mail- |
| SM-123 |
Φ10平 |
Φ10平 |
440 |
大型 |
廃番 |
| SM-130 |
Φ10平 |
Φ10平 |
620 |
*ダイヤルゲージ指示範囲30㎜
アンビル可動量20㎜ |
￥Mail- |
| SM-130LS |
SΦ3.2（1/8） |
Φ10平 |
￥Mail- |
| SM-130LW |
SΦ3.2（1/8） |
SΦ3.2（1/8） |
￥Mail- |
| SM-1201 |
Φ8.5平（超硬） |
Φ8.5平（超硬） |
440 |
*ダイヤルゲージ指示範囲1㎜
アンビル可動量9㎜ |
￥28,080- |
| SM-1201LS |
SΦ3（超硬） |
Φ8.5平（超硬） |
￥Mail- |
| SM-1201LW |
SΦ3（超硬） |
SΦ3（超硬） |
￥Mail- |
■アンビル・測定子記号別形状
■特注品
1、アンビル、測定子は下図を参考にして、寸法、形状をご指示下さい。
2、必要な測定範囲をご指示下さい。
3、ブレードタイプ等方向性がある場合は、目盛面を正面基準として「平行」「直角」をご指示下さい。
4、測定力の最小値は、垂直に保持姿勢で初圧0.5N（50gf）です。但し、SM-1201タイプは、初圧で0.8N（80gf）が限界です。
5、下図以外の形状のアンビル、測定子をご希望の場合は、お問い合わせ下さい。
| ニードルタイプ |
径大フラットタイプ |
ブレードタイプ |
ナイフェッジタイプ |
 |
 |
 |
 |
|
