電動リフト(ミニタイプ)/品番 WPTMシリーズ 【詳細表示】
商品番号 WPTMシリーズ 価 格
積載荷重100〜250kg
単相100V
ブラシレスモーター採用で革新の長寿命で高出力
電動リフト(ミニタイプ)
品番 WPTMシリーズ

廃番
後継機種はこちら→MD18LM-100-46V-100VT
■特長
●ブラシレスモーター採用
●マイコンバータ制御
●ドライシリンダー
●ユニット内臓
●100V電源
●ジャバラ式フルカバー
●LED式フットスイッチ
●最大使用頻度
1回/分


■ブラシレスモーターの動作原理
ブラシレスモーターの回転は、ブラシ付モーターと同じ磁力の反発力と引力を使います。
ブラシレスモーターの場合、3個のホール素子の信号よりローター(磁石)の位置情報を得て、コイルに電流を流すと磁束が発生しローターがその磁束との反発力あるいは引力で回転します。

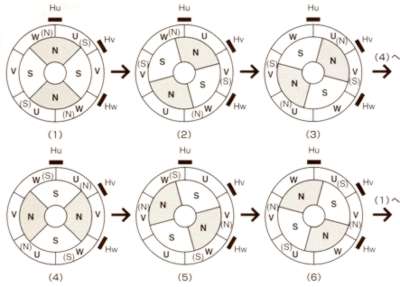

下図はブラシレスモーター(4極6コイル)の回転の様子を表しています。
ここで、U,V,Wはコイルを表しHu、Hv、Hwはホール素子、N、Sはロータの磁極を示します。またコイルに電流を流した時に発生する磁場を(N)(S)で表示しています。

(1)でホール素子のHuのみONなのでU相をS極、W相をN極にすることでローターが(2)の状態に回転します。(2)でホール素子のHuとHvがONなのでV相をS極、W相をN極にすることでローターが(3)の状態に回転します。同様の制御を繰り返すことによりローターを回転させています。コイルのN極とS極を逆にすると逆に回転します。
  ホール素子 コイル
No Hu Hv Hw U相 V相 W相
1 on off off S   N
2 on on off   S N
3 off on off N S
4 off on on N   S
5 off off on   N S
6 on off on S N

■仕様
品番 タイプ 積載荷重 テーブル寸法 ストローク テーブル高さ 無負荷〜負荷 頻度 自重
(kg)
特価
W×L(mm) ST(mm) H〜H1 上昇時間 下降時間
WPTM100-46B スタン
ダード
100kg 400×650 430 130〜560 10秒 10秒 60回/分 32 廃番
WPTM100-56B 500×650 34 廃番
WPTM100-58B 520×850 40 廃番
WPTM250-47B 150kg 400×720 500 150〜650 22秒 22秒 30回/分 45 廃番
WPTM250-58B 520×850 50 廃番
WPTM100-46WB 100kg 400×650 850 200〜1050 23秒 23秒 42 廃番
WPTM100-56WB 500×650 44 廃番
WPTM100-58WB 520×850 50 廃番
WPTM100-58BJ ジャバラ 100kg 520×850 430 130〜560 10秒 10秒 60回/分 49 廃番
WPTM250-58BJ 250kg 500 150〜650 22秒 22秒 30回/分 60 廃番
WPTM100-58WBJ 100kg 850 200〜1050 23秒 23秒 59 廃番

運賃、および消費税は、記載価格には、含まれていません。
