水平つり専用クランプ/品番 WPHSMYシリーズ

【詳細表示】

商品番号 WPHSMYシリーズ

価 格


WPHSMY-1

<特長>
●従来のハッカーの簡便さにクランプの安全性を組み込み鋼板のつり上げ,移動に適したクランプです。
●クランプの先端がクサビ形状になっているのでつり荷への差し込みが簡単に行えます。
●敷鉄板の水平移動に最適です。

下記参照。


型番

定価
(2個1組)

特価

基本使用
荷重(t)

使用有効寸法(mm)

主寸法(mm)

質量
(kg)

A

B

WPSMY-1

\61.500-

\40.000-

1t(0.5×2)

3〜35

70

36

20

19

2.3

WPSMY-2

\77.200-

\50.200-

2t(1.0×2)

3〜35

75

37

20

19

3.6

WPSMY-3

\110.800-

\72.050-

3t(1.5×2)

3〜40

80

45

26

19

6.0

WPSMY-4

\120.800-

\78.550-

4t(2.0×2)

5〜48

113

50

25

19

9.0

                                                        ※WPSMY-4は受注生産品です。
注意)
●簡易用クランプですので、インチングや衝撃には十分注意して作業を行って下さい。
●つり荷を安定した状態でつりあげるには4点つりを行ってください。
●たわみが大きいつり荷には使用しないで下さい。
ねじ式万能型クランプ/品番 WPPCAシリーズ

【詳細表示】

商品番号 WPPCAシリーズ

価 格


WPPCA-15

●縦つり、横つり、横引き等万能型です。
●自動締め付け構造ですのでI型鋼等のスロープの付いた物のつり上げに非常に有効です。
●スクリュー頭部にラチェットスパナ用に六角ヘッド付き。
●スクリューのねじは戻りにくい”細目”を使用しております。

下記参照。


型番

定価

特価

基本使用
荷重(t)

使用有効寸法(mm)

主寸法(mm)

質量
(kg)

A

B

WPPCA-075

\59.300-

\38.550-

0.75

3〜22

60

29

28

16

2.6

WPPCA-15

\77.600-

\50.450-

1.5

3〜42

68

48

35

20

3.3

WPPCA-25

\106.000-

\68.900-

2.5

3〜42

78

48

35

30

5.5

WPPCA-35

\118.200-

\76.850-

3.5

9〜55

81

49

35

32

6.5

WPPCA-5

\148.200-

\96.350

5.0

14〜55

88

57

40

38

8.7

注意)
●横つり、縦つり作業は2台1組で行ってください。
●I型鋼等のスロープのついたつり荷は必ず重心つりをしてください。重心から外して傾けたつり方をするとクランプが外れる危険があります。
●締め付けトルクは、180kgf-c以上で締めてください。(15cmのハンドル長さで12kgf以上の力で締めて下さい。)
覆工板つり専用フック(外れ止め装置付き)/品番 WPFX-1

【詳細表示】

商品番号 WPFX-1

価 格

●2台1組以上で使用して下さい。
●フック背面に外れ止め装置を設け、しかもラチェット機構によりストッパーが任意の位置で固定されます。
●軽量小型で、しかも容量が大きく、ハッカーとしても使用出来ます。

定価\31.000-
特価\20.150-


型番

定価

特価

基本使用
荷重(t)

使用有効寸法(mm)

d
(mm)

質量
(kg)

板厚

穴径

WPFX-1

\31.000-

\20.150-

1.0

2〜12
13〜28

φ40〜60
φ45〜60

28

1.2

注意)
●必ず2台1組以上で使用して下さい。 ●つり上げ角度は60°で使用して下さい。
●使用の際、フックを引張り上げるようにし、ストッパーが穴の中でしっかりと当たるまでセットして下さい。
●ストッパー(外れ止め装置)が破損していたり,作動不良のものは絶対に使用しないで下さい。
異形棒鋼、丸棒つり専用クランプ(遠隔操作・ダブルロック式)/品番 WPDHKDS-1

【詳細表示】

商品番号 WPDHKDS-1

価 格


WPDHKDS-1

●異形棒鋼、丸棒等のつり上げに最適。

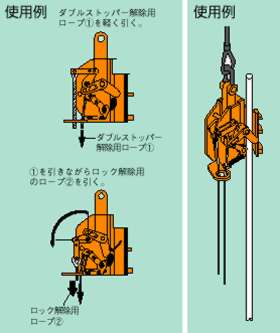

●ロックは2本のロープを引っ張らないと外れないダブルロック式。
●遠隔操作によるクランプの取り外しが可能。
●アジャスター式で広範囲の寸法にご使用いただけます。(WPDHKDS1-51は除く)
●各型番とも大容量(1.5t・2.0t)のものもあります。

下記参照。


型番

定価

特価

基本使用
荷重(t)

使用鉄筋
呼び径

主寸法(mm)

質量
(kg)

H

WPDHKDS-1

\152.880-

\99.400-

1.0

19〜41

200

20

16

9.4

WPDHKDS-1-51

\176.000-

\114.400-

1.0

51

200

20

16

9.2

注意)
●WPDHKDSはアジャスターの脱着によって広範囲な鉄筋に対応できますので必ず適正な状態で使用して下さい。

@D19〜D25、及びD29〜D32はアジャスター上綿の刻印を吊り荷のサイズにしてアジャスターを取りつけて使用して下さい。
AD35〜D41はアジャスターを外して使用して下さい。
●急激に鉄筋を着地させるとクランプが自重によって下方向へずれて、荷重が掛かった状態になり、ロックを解除できない場合があります。その際は、再度スリングをゆるめて無負荷の状態にしてロックを解除して下さい。
●鉄筋カゴなどの構造物の立て起こしは、すべてのクランプの取付を荷重の掛かる方向と同一方向に行ってください。
●ご使用の前に必ず取扱説明書をよく読んでからご使用下さい。
横つり・縦つり兼用型クランプ(安全ロック付)/品番 WPABJシリーズ

【詳細表示】

商品番号 WPABJシリーズ

価 格


WPABJ-15

●鋼板・H形鋼及び,その他の形鋼のつり上げに最適です。
●反転作業が可能で、そのまま縦つりも可能です。
●容量大幅アップ(大きさは従来の横つり型クランプとほとんど変らず横つり容量は50%アップ)


下記参照。


型番

定価

特価

基本使用
荷重(t)

使用有効
寸法(mm)

主寸法(mm)

質量
(kg)

タテ

ヨコ

A

B

WPABJ-075

¥61.600-

¥40.050-

0.75

0.5

3〜23

51

25

45

16

3.3

WPABJ-15

¥79.600-

¥51.750-

1.5

1.0

3〜27

56

29

50

19

6.0

WPABJ-3

¥120.000-

¥78.000-

3.0

2.0

3〜34

86

36

60

22

13.8

WPABJ-15-42

¥91.300-

¥59.350-

1.5

1.0

18〜42

56

44

50

19

6.3

WPABJ-3-46

¥137.300-

¥89.250-

3.0

2.0

16〜46

86

48

60

22

14.2

WPABJ-5

¥168.400-

¥109.500-

5.0

3.0

5〜40

95

42

70

22

23.0

注意)
●必ず2台1組以上で使用して下さい。
●カム・ジョーが”B”タイプの場合は、通常のカム・ジョーよりも歯の摩耗が早いので、必ず始業点検の際に摩耗の状態を確認してから使用して下さい。
●塗装や特殊処理の施されたつり荷には、必ず”S”タイプのカム・ジョーを使用して下さい。
●取っ手での縦つりはできません。 ●シートバイルの引き抜きには使用できません。
●掛け幅角度・つり角度は厳守してください。
横つり専用クランプ(安全ロック付)/品番 WPABAシリーズ

【詳細表示】

商品番号 WPABAシリーズ

価 格


WPABA-1

●平板ばかりでなく、形鋼材等のつり上げ用として用途が豊富です。
●とんぼ作業可能。

下記参照。


型番

定価

特価

基本使用
荷重(t)

使用有効
寸法(mm)

主寸法(mm)

質量
(kg)

A

B

WPABA-05

¥53.800-

¥35.000-

0.5

3〜23

55

25

45

16

3.0

WPABA-1

¥64.900-

¥42.200-

1.0

3〜27

63

29

50

19

5.0

WPABA-2

¥93.000-

¥60.450-

2.0

3〜34

87

36

60

22

9.0

WPABA-3

¥112.600-

¥73.200-

3.0

3〜38

87

40

65

22

13.0

WPABA-4

¥126.500-

¥82.250-

4.0

5〜40

97

42

82

26

14.0

WPABA-5

¥145.000-

¥94.250-

5.0

5〜42

100

44

75

26

18.0

WPABA-1-36

¥82.400-

¥53.600-

1.0

12〜36

63

38

50

19

5.3

WPABA-6

¥169.700-

¥110.350-

6.0

5〜43

105

45

90

26

21.0

WPABA-8

¥233.800-

¥152.000-

8.0

20〜67

116

70

104

26

40.0

注意)
●クランプをフックの代用など別の用途に使用しないで下さい。
●つり荷が完全に地切りしてクランプに荷重が掛かるまでは、スリングやシャックルなどの動きによってクランプが動くことがありますのでクランプに荷重が掛かるまでは安全確認を怠らないようにしてください。
●クランプはつり荷に対して直角にしっかりと奥まで差し込んでください。
●ABA型はつり荷の勾配が5°以下のものに使用して下さい。
横つり専用クランプ(安全ロック付)/品番 WPHシリーズ

【詳細表示】

商品番号 WPHシリーズ

価 格


WPH-1

●型鋼(L型、I型、H型)構造物ブロック等のつり上げ移動等に最適です。
●反転作業が可能です。
●フランジの短い形鋼つりに最適です。

下記参照。


型番

定価

特価

基本使用
荷重(t)

使用有効
寸法(mm)

主寸法(mm)

質量
(kg)

A

B

WPH-035

¥55.800-

¥36.300-

0.35

2〜15

39

17

25

12

1.5

WPH-05

¥65.200-

¥42.400-

0.5

2〜18

47

20

45

14

2.4

WPH-1

¥75.200-

¥48.900-

1.0

3〜28

65

30

50

16

5.8

WPH-2

¥103.700-

¥67.450-

2.0

5〜37

77

40

60

16

11.0

注意)
●必ず、開口部の奥に当たるまでしっかり差し込んでください。
●ロック装置を確実にロック方向に倒して使用して下さい。
●反転作業は通常の約2〜3倍以上の衝撃が発生する場合がありますので反転作業のつり荷荷重は基本使用荷重の1/2以下で行ってください。
横つり専用クランプ(ロックスプリング付)/品番 WPECX-1/2

【詳細表示】

商品番号 WPECX-1/2

価 格


WPECX-1

軽量、小型の横つり専用クランプです。
●立て起こし作業が、簡単に行えます。
●ロックスプリング付きなので、無負荷になってもハズレません。

下記参照。


型番

定価

特価

基本使用
荷重(t)

使用有効
寸法(mm)

主寸法(mm)

質量
(kg)

A

B

WPECX-1

¥35.880-

¥23.350-

1.0

3〜22

53

24

45

14

1.9

WPECX-2

¥48.060-

¥31.250-

2.0

3〜25

60

27

50

16

3.8

注意)
●このクランプは、指定した方向のみに使用して下さい。それ以外ではカム”力”が発生せず外れる危険がありますので使用できません。
●長尺物(2m以上)つり上げは2点つりで行い、クランプの取り付けは必ず同一方向に取り付けてください。
●構造物をつり上げる場合は、つり角度が”0”となるように天秤を使用し掛け幅角度は”20°”以内でつり上げてください。
縦つり専用クランプ(安全ロック付)/品番 WPRシリーズ

【詳細表示】

商品番号 WPRシリーズ

価 格


WPR-1

●鋼板・異形ブロック・組立て済みブロック等のつり上げ・移動に最適。
●反転作業が可能です。
●軽量鋼矢(短尺物)の引き抜きにも使用出来ます。

下記参照。


型番

定価

特価

基本使用
荷重(t)

使用有効
寸法(mm)

主寸法(mm)

質量
(kg)

A

B

WPR-03

¥45.860-

¥29.850-

0.3

2〜16

48

18

30

10

1.5

WPR-05

¥57.100-

¥37.150-

0.5

3〜22

64

24

45

14

3.2

WPR-1

¥69.000-

¥44.850-

1.0

3〜27

71

29

50

16

5.0

WPR-2

¥97.000-

¥63.050-

2.0

3〜35

85

37

60

16

8.6

WPR-3

¥117.940-

¥76.700-

3.0

3〜40

90

42

65

22

14.0

WPR-4

¥126.840-

¥82.450-

4.0

3〜47

108

51

75

19

17.0

WPR-5

¥154.100-

¥100.200-

5.0

5〜52

158

55

75

22

25.0

注意)
●必ずロックを掛けてご使用下さい。 ●ロック装置を上側にして取り付けてください。
●長尺物(2m以上)のつり荷は必ず2点つりをしてください。
●鋼管の縦つりはカムを内側にして取り付けてください。
縦つり専用クランプ(レバー式ロック)/品番 WPTLシリーズ

【詳細表示】

商品番号 WPTLシリーズ

価 格


WPTL-1

●ジョオの部分をカムに変えてカムとカムで噛み込みように作られている為に、立て上げ作業の場合,被つり上げ物に対しての噛み込みが非常に安定しています。
●重量も約1/3を軽減し、軽く使い易くなりました。
●レバー式ロック装置のクランプです。

下記参照。


型番

定価

特価

基本使用
荷重(t)

使用有効
寸法(mm)

主寸法(mm)

質量
(kg)

A

B

WPTL-05

¥59.600-

¥38.750-

0.5

3〜16

55

17

50

9

2.4

WPTL-1

¥72.400-

¥47.100-

1.0

3〜19

57

18

50

16

4.4

WPTL-2

¥99.200-

¥64.500-

2.0

3〜25

78

27

60

16

7.9

注意)
●必ずレバー式ロック装置を掛けてからつり上げ作業を行ってください。
●長尺物(2m以上)をつり上げる場合は必ず2点つりをしてください。
縦つり専用クランプ/品番 WPBD-1/2
商品番号 WPBD-1/2

価 格


WPBD-1

●構造が簡単で保守が容易です。
●取付け、取外しが最も簡便、軽量で簡単な構造の為、大幅な能率増進。
●作業員が下で作業していたりする場所ではお使いにならぬようお願いします。
●一旦無荷重になってからの再つり上げは危険です。

下記参照。


型番

定価

特価

基本使用
荷重(t)

使用有効
寸法(mm)

主寸法(mm)

質量
(kg)

A

B

WPBD-1

¥51.600-

¥33.550-

1.0

3〜30

79

32

57

16

5.0

WPBD-2

¥61.200-

¥39.800-

2.0

3〜36

88

38

79

16

7.0

注意)
●このクランプは簡易型の縦つり専用クランプですのでロック装置が付いていません。特にインチングや衝撃に対して外れやすい傾向にあります。取り扱いには十分に注意して作業を行ってください。
●一旦無負荷になったつり荷のつり上げは危険です。取り付けをし直してからつり上げを行ってください。
形鋼つり専用クランプ(とんぼ作業可能)/品番 WPAST-05/1
商品番号 WPAST-05/1

価 格


WPAST-1

●H型鋼及びI型鋼の移動、反転、積み降し、ビームや構造物のつり上げ積み重ね等に最適です。
●このクランプは簡易型ですので、取り扱いは、十分に気をつけて作業を行って下さい。
●衝撃の強いとんぼ(反転)作業も可能です。

下記参照。


型番

定価

特価

基本使用
荷重(t)

使用有効
寸法(mm)

主寸法(mm)

質量
(kg)

A

B

WPAST-05

¥61.600-

¥40.050-

0.5

3〜22

70

24

50

14

4.4

WPAST-1

¥65.700-

¥42.750-

1.0

3〜24

88

28

60

16

7.0

                                           遠隔操作でつり上げのできる”WPASTL”もございます。

注意)
●●このクランプは簡易型の縦つり専用クランプですのでロック装置が付いていません。特にインチングや衝撃に対して外れやすい傾向にあります。取り扱いには十分に注意して作業を行ってください。

●一旦無負荷になったつり荷のつり上げは危険です。取り付けをし直してからつり上げを行ってください。

運賃、および消費税は、記載価格には、含まれていません。
