超低温空気発生器／品番 STMS670　シリーズ

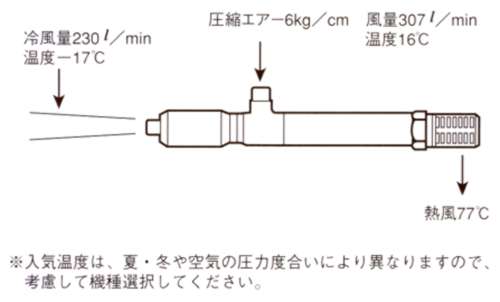

STMS670AS STMS670A STMS670B STMS670D STMS670E STMS670C STMS670DC ■特長 ◆最大温度差−65℃の冷気を発生、冷媒や電気は必要なし。 各種設備の冷却から、発熱によるトラブル防止まで用途は無限大。 ●STMS670AS　微小風量タイプ（36〜63ｌ/mm） ・微小空気の小型コンプレッサーで使用できます。少ない冷風量で使用できる作業現場に好適です。 ●STMS670A　小風量タイプ（70〜170ｌ/mm） ・小風量タイプです。発熱量の少ないものやスポット冷却用に好適です。エアー消費量が少なく小型、軽量。 ●STMS670B　中風量タイプ（160〜390ｌ/mm） ・中風量タイプです。エアー消費量も300/min以下で最も一般的に使用されている機種です。きます。 ●STMS670D　大風量タイプ（360〜820ｌ/mm） ・大風量タイプです。冷風量の増大により、冷却効果が飛躍的にアップしました。応用範囲も大きく拡がりました。 ●STMS670E　特大風量タイプ（560〜1180ｌ/mm） ・特大風量タイプです。冷風量が更にアップしました。従来のエアークーラーの2〜3倍の冷却能力があります。 ◆各種機器の制御盤における内部発熱及び外部からの加熱を防止し、制御盤を一定温度に保ち、過熱状態から発生する計器の狂いなどの機能障害を防止します。 ●STMS670C　小・中型の制御盤用（160〜390ｌ/mm） ・小・中型の制御盤用に適しています。 ●STMS670DC　中・大型の制御盤用（360〜820ｌ/mm） ・中・大型の制御盤用に適しています。 ■仕様 品番 STMS670AS STMS670A STMS670B STMS670D STMS670E 圧縮空気圧力 2〜4�s/c�u 3〜7�s/c�u 3〜7�s/c�u 3〜7�s/c�u 3〜7�s/c�u 圧縮空気消費量 36〜63ｌ/mm 70〜170ｌ/mm 160〜390ｌ/mm 360〜820ｌ/mm 560〜1180ｌ/mm 高圧ホース接続口 PT1/8" ＰＴ1/8" ＰＴ1/4" ＰＴ1/4" ＰＴ3/8" 冷気吐出口（内径） φ4．5 φ4．5 φ6．8 φ8 φ16 重量 125ｇ 145ｇ 340ｇ 480ｇ 800ｇ 価格 ￥40,500- ￥40,500- ￥49,700- ￥62,000- ￥82,500- 品番 STMS670C STMS670DC 圧縮空気圧力 3〜7�s/c�u 3〜7�s/c�u 圧縮空気消費量 160〜390ｌ/mm 360〜820ｌ/mm 高圧ホース接続口 ＰＴ1/4" ＰＴ1/4" 冷気吐出口（内径） φ12 φ12 重量 380ｇ 480ｇ 価格 ￥59,100- ￥71,300- ■冷風率早見表 ●STMS670AS 冷風率 入気（入気温度16℃） 吐出冷気 入気・冷風 熱量 ％ 圧力 �sf/c�u 風量 Nｌ/min 風量 Nｌ/min 温度 ℃ 温度差 ℃ Kcal/H 75 2 36 27 −6 22 11 3 50 38 −11 27 19 50 4 63 47 −16 32 28 2 36 18 −11 27 9 3 50 25 −18 34 16 4 63 32 −24 40 23 25 2 36 9 −15 31 5 3 50 13 −27 40 9 4 63 16 −30 46 13 ●STMS670A 冷風率 入気（入気温度16℃） 吐出冷気 入気・冷風 熱風 熱量 ％ 圧力�sf/c�u 風量Nｌ/min 風量Nｌ/min 温度℃ 温度差℃ 温度℃ Kcal/H 75 3 70 53 −12 28 60 28 4 92 69 −14 30 65 39 5 114 86 −16 32 67 51 6 130 98 −18 34 68 62 7 158 119 −20 36 69 80 50 3 74 37 −19 35 36 24 4 97 49 −21 37 43 34 5 120 60 −24 40 47 45 6 144 72 −26 42 49 56 7 167 94 −28 44 50 63 25 3 76 19 −20 36 25 13 4 100 25 −24 40 31 19 5 124 31 −27 43 35 25 6 148 37 −30 47 39 32 7 172 43 −33 50 41 40 ●STMS670B・STMS670C 冷風率 入気（入気温度16℃） 吐出冷気 入気・冷風 熱風 熱量 ％ 圧力�sf/c�u 風量Nｌ/min 風量Nｌ/min 温度℃ 温度差℃ 温度℃ Kcal/H 75 3 165 124 −7 23 63 52 4 212 159 −12 28 67 83 5 257 193 −13 31 72 111 6 307 230 −17 33 77 141 7 348 261 −18 34 83 165 50 3 176 88 −17 33 52 54 4 226 123 −21 37 56 85 5 270 135 −24 40 59 100 6 310 155 −27 43 63 124 7 368 184 −28 44 68 150 25 3 180 45 −23 39 31 33 4 233 58 −30 46 33 50 5 285 71 −36 52 36 69 6 338 85 −40 56 40 89 7 390 98 −42 58 44 105 ●STMS670D・STMS670DC 冷風率 入気（入気温度16℃） 吐出冷気 入気・冷風 熱風 熱量 ％ 圧力�sf/c�u 風量Nｌ/min 風量Nｌ/min 温度℃ 温度差℃ 温度℃ Kcal/H 75 3 366 281 −15 31 66 162 4 455 341 −18 34 73 215 5 550 413 −20 36 80 276 6 645 484 −21 37 85 333 7 740 555 −24 40 90 413 50 3 376 188 −24 40 48 140 4 475 238 −30 46 50 203 5 575 287 −33 49 51 261 6 680 340 −37 54 53 342 7 780 390 −42 58 54 420 25 3 390 98 −25 41 31 75 4 500 125 −32 48 31 112 5 600 150 −38 54 32 150 6 710 180 −44 60 33 200 7 820 205 −49 65 34 248 ●STMS670E 冷風率 入気（入気温度16℃） 吐出冷気 入気・冷風 熱風 熱量 ％ 圧力�sf/c�u 風量Nｌ/min 風量Nｌ/min 温度℃ 温度差℃ 温度℃ Kcal/H 80 3 560 448 −24 40 40 336 4 700 560 −28 44 44 459 5 766 613 −32 48 48 548 6 960 769 −36 52 52 744 7 1080 878 −40 56 56 901 50 3 570 285 −27 43 43 228 4 720 360 −30 46 46 308 5 850 425 −34 50 50 396 6 980 490 −38 54 54 493 7 1120 560 −42 58 58 605 35 3 570 200 −28 44 44 163 4 730 256 −33 49 49 233 5 870 305 −37 53 53 300 6 1035 362 −42 58 58 391 7 1180 413 −47 63 63 484 冷風率について（STMS670B/冷風率75%例）

運賃、および消費税は、記載価格には、含まれていません。
