手動マジックウインチ/品番 SSWM100シリーズ

【詳細表示】

商品番号 SSWM100シリーズ

価 格

特長
1.両方向作動で振動にも強い新理論に基づく画期的セルフ ロック機能の内蔵により、ラチェットレス構造、無騒音且つ小型、軽量、シンプル化を実現
2.従来の歯面焼き付き、磨耗、折損を起こし易いウォームギア式を排し、高抗張力鋼の特殊平歯車構造で歯車専門技術が保証する安定した品質、強度と安全性
3表面は四三酸化鉄処理(黒染め).密封仕様でドラム内部はメンテナンスフリー
廃番
後継機種はこちら→MC18WN-30KG-08シリーズ

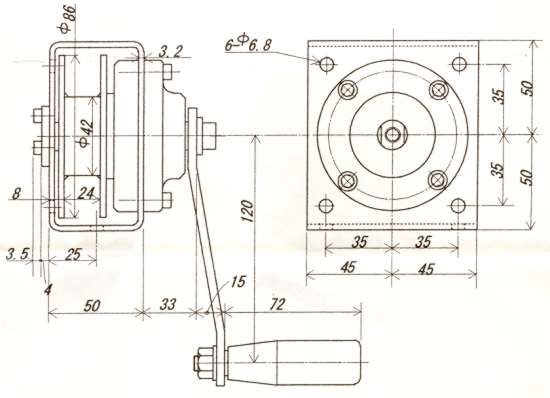

■外形寸法(予告無しに寸法変更することがあります)(単位o)

●取扱説明
@ウインチ本体の据付け方法
・取り付けにはM6×1の六角穴付きボルト4本又は側面の場合には2本にて充分な強度を持つ架台に固定し、取り付け面に隙が無いように締め込んで下さい。
Aロープの取り付け法
・ロープの選定は使用荷重に十分耐えうるものとして下さい。
・ドラムにあいているロープ穴にロープ端末を挿入してM5のセットスクリューで固定し、捨て巻きを5巻き以上行ってご使用下さい。
・ドラム内には確実な両方向セルフロック機能を内蔵しているため、
ロープの引き出し側(外、内)に制約はありません。(下図参照)
B巻き上げ操作方法
・ドラムの回転方向はハンドルの回転方向と同じですので、巻き上げ及び巻き下げ操作共にハンドルを単に正逆に回すだけで良く、落下防止用のラチェット等の操作の必要がないので極めて簡単且つ安全です。
C毎日の点検
・屋外設置可能ですが長期間の使用は避けて下さい。尚、砂、埃、異物等の除去の他、ロープの損害等の点検を実施して下さい。
D注意事項
・電動でのご使用、及び振動のある所でのご使用は絶対に避けて下さい。
・ウインチで吊り上げた荷の下には絶対に入らないで下さい。
・巻き上げた荷にショックを与えると、衝撃負荷が加わりロープの切断やウインチ本体の損傷等で吊り荷が落下し、重大事故の起こる可能性が有りますのでご注意下さい。
■仕様
SSWM100-08 SSWM100-12
許容吊荷重s 100(ドラム1巻き目にて)
減速比 8 12
ハンドル操作力s 6(ドラム2巻き目) 5(ドラム2巻き目)
使用ロープ径o Ф3ワイヤロープ又はステンレスワイヤロープ
巻き取り長さm 約11
クランク1回転の昇降量o 20(ドラム2巻き目) 13.3(ドラム2巻き目)
重量s 2.1
特価 廃番 廃番

運賃、および消費税は、記載価格には、含まれていません。
