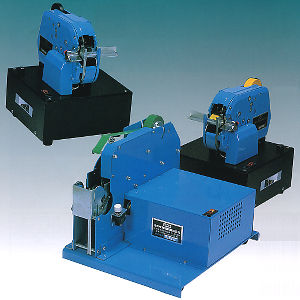

ニューワインダー品番 SNW−1100シリーズ

【詳細表示】

商品番号 SNW−1100 シリーズ

価 格

ワイヤーハーネスの結束・エンドマーカー・ロープの先止・袋口のシールなどに最適です。

スイッチ一つで結束完了で、結束時間はわずか1秒です。

上蓋が開いている間は作動しない安全スイッチを装備しています。

線状物の結束から、標示、袋口のシール等に使用できます。

消耗品の交換が簡単です。

テープは市販品全て使用可能です。

下記を御覧ください。


使用例です。


品  番

SNW-1106

SNW-1105

SNW-1103

SNW-1203

機械サイズ(mm)

W230×D230×H280

処理能力

テープカット長さ

60mm

50mm

32mm

32mm

結束物外径

Φ4.5〜8mm

Φ4〜8mm

Φ2.5〜5.5mm

Φ2.5〜5.5mm

結束時間

約 1 秒

約 1 秒

所要動力

単相100V 消費電力 55VA

機械重量

8s

8.2s

テープ仕様

テープ幅

10mm以下

20mm以下

テープ外径

Φ105mm以下

Φ105mm以下

テープ芯内径

Φ30

Φ30

使用テープ

市販品 粘着テープ

販売価格

\238.000-

\238.000-

\238.000-

\268.000-

品  番

SNW-1205

SNW-1206

SNW-2208

SNW-2215

機械サイズ(mm)

W230×D230×H280

W300×D340×H250

処理能力

テープカット長さ

50mm

60mm

80mm

150mm

結束物外径

Φ4〜8mm

Φ4.5〜8mm

Φ10.0〜20.0mm

結束時間

約 1 秒

所要動力

単相100V 消費電力 55VA

機械重量

8.2s

18s

テープ仕様

テープ幅

20mm以下

テープ外径

Φ105mm以下

テープ芯内径

Φ30

使用テープ

市販品 粘着テープ

販売価格

\268.000-

\268.000-

\560.000-

\560.000-


■結束物外径別テープ巻きつけ回数 ■使用方法

機種

NW1103
NW1203

NW1105
NW1205

NW1106
NW1206

NW2208

NW2215

32m/m

50m/m

60m/m

80m/m

150m/m

結束物外径



φ3mm

3.4



φ3.5mm

2.9



φ4mm

2.5



φ4.5mm

2.3

3.5



φ5mm

2

3.2

3.8



φ5.5mm

1.8

2.9

3.5



φ6mm



2.6

3.2



φ7mm



2.3

2.7



φ8mm



2

2.4



φ10mm



2.5



φ12mm



2.1



φ14mm



1.8

3.4

φ16mm



1.5

2.9

φ18mm



1.4

2.6

φ20mm



1.2

2.3

@上蓋を開け、テープの粘着面が上向きになるようテープをセットします

Aテープはテンション上部を通し、1cm程先端を出して補助ピンに付けます。

B安全スイッチが解除されるよう上蓋をしっかりと閉じます。
※上蓋が完全に閉じられていませんと、安全スイッチが働いて作動しません。

C製品入口にテープの先端が出てくるまで、巻始動スイッチを2〜3回押します。これで準備は完了です。

D操作は製品を両手で持ったまま、ひと差し指でスイッチを押すだけ。約1秒間で確実にテープが巻かれ、スピーディな作業ができます。

運賃、および消費税は、記載価格には、含まれていません。
